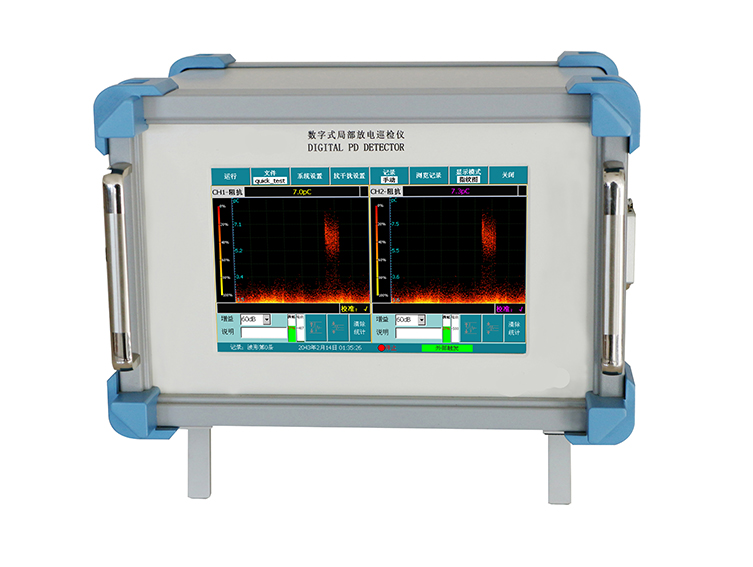

JZ5003數字式局部放電測試儀是測量、分析電力設備絕緣性能的專用儀器；本系統采用現代電子和計算機綜合技術，實現信號放大（模擬、電子、數字）、濾波、數據采集、數據處理、圖形顯示、試驗報告自動生成，從而完成局部放電的測量，分析。
本儀器攜帶方便、測量快速，抗干擾能力強，便于現場使用。其配置軟件具有時域圖形、2D、3D統計圖譜、報警歷史、歷史最大、脈沖計數等功能，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。采用自動或手動記錄保存試驗數據和瞬態放電波形，可對后期數據分析提供參考。
產品特點
1.雙通道設計，可針對變壓器、開關柜、GIS、電纜等檢測試品的不同選擇專項的軟件及傳感器，從而實現專業的以及智能的帶電檢測及故障診斷。
2. 攜帶方便、測量快速，抗干擾能力強，便于現場使用。
3.試驗檔案管理功能，實現數據的記錄、查看、分析。
4.自動或手動記錄保存試驗數據和瞬態放電波形，瀏覽記錄回放分析。
5.強大的抗干擾功能，使其適合在復雜的現場使用。
6.軟件具有時域圖形、2D、3D統計圖譜、報警歷史、歷史最大、脈沖計數等功能。
7.在檢測過程中自動實時進行局部放電智能化診斷，并且將判斷結論顯示在儀器界面上，幫助現場工作人員分析局部放電類型。
8.儀器采用內同步、外部有線同步、外部無線同步等多種同步方式，方便現場使用。
技術參數
|
技術特性 |
|
|
通道數 |
2個電信號接口，一個外同步接口 |
|
采樣率 |
0.5M、1M、2.5M、5M、10M、20M可選 |
|
采樣精度 |
12bit |
|
量程切換 |
60dB、40dB、20dB、0dB、-20dB共5檔 |
|
頻帶范圍 |
20k-100kHz、80k-200kHz、40k-300kHz |
|
本量程非線性誤差 |
5% |
|
顯示 |
|
|
顯示屏 |
7”TFT真彩色觸摸液晶顯示屏 |
|
分辨率 |
800×480 |
|
存儲 |
|
|
物理存儲 |
256MB DDR2，為運行內存 |
|
SD卡存儲 |
標配16G卡，可升級為32G，用于存儲試驗記錄及試驗數據 |
|
接口 |
|
|
RS232 |
用于與PC機同步傳輸接口 |
|
USB |
可外接鼠標鍵盤，以及外接移動存儲設備 |
|
電源模式 |
電池供電（16.8V鋰電池）+外置電源（18V）可連續提供8小時供電 |
|
電信號接口 |
2路BNC接口(前后面板各兩個)，用于信號輸入 |
|
SMA接口 |
外同步接口 |
|
SD卡插槽 |
可插入最大支持32G的SD卡 |
|
網口 |
可擴展 |
|
接地鈕 |
外部接地用 |
|
通用說明 |
|
|
CPU |
主頻533MHz |
|
系統 |
WINCE6.0 |
|
使用環境溫度 |
-20℃至45℃ |
|
存儲環境溫度 |
-20℃至60℃ |
|
尺寸 |
長×寬×高：249mm ×216mm ×167mm |
|
重量 |
4.7kg |
